自己从头制作5.1声道水泥音响

2007-01-25 08:30 by 豆子 | 评论(30)

自己从头制作5.1声道水泥音响


  制作音响其实并非难事,但一旦加上从头两个字就变成难事了。你面对的是把一堆原料攒成一件具体的产品。我以前做过类似的项目所以借Markus Egger的几张图过来说事。

  首先我来阐述一下从头作一件事情的辛苦,比如说网站,其实用户看到的界面只是整体工作中的一小部分,大量的系统构架布局,代码调试和逻辑规律的确定,都是大家所看不到的(我是做网站的所以对这个比较熟悉)。也就是说原料准备期往往会占总体时间的一半以上。再比如说一款简单的5.1声道音响(和尚也有提到),如果我们按照从头来作(不是买散件组装)你看看会有多辛苦,下面我来解构一下具体的步奏,作为先前和尚文章的一个补充:

自己从头制作5.1声道水泥音响

  在工程制图方面,也就是前期的工程图纸设计就会难倒一大批人,不但要了解声学的基本知识,声波如何在空腔中震动共鸣,还要根据喇叭的尺寸设计具体数据,并考虑到外观因素,最终形成图纸。图纸会从六个方向的投影以精确到毫米级别来详细的描述整个音响外壳的框架,到这一步为止还没有挑选原料。

自己从头制作5.1声道水泥音响

  现在到了原料的步奏:对于声学体来说木头是一种非常不错的原料,因为其不但容易切割而且密度比较大声学性能极好,其次是abs工程塑料,这个虽然密度不如木材但更容易塑型适合量产,最好的材料也是密度最高的材料就是石材,但切割工艺太高所以并不是轻易可以做出来的。这里这位高人想挑战一下,用了水泥,不但可以塑型,还保证了密度。不过制作难度也是相当的大呀。

  下面我们看看需要准备什么原料:

自己从头制作5.1声道水泥音响

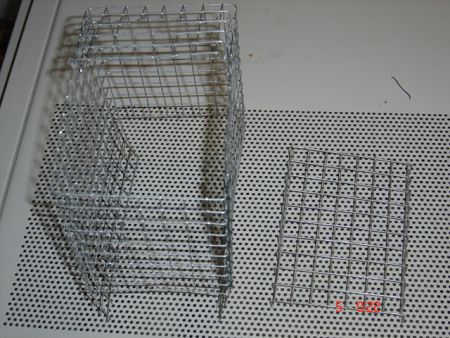

  首先,既然提到了水泥就不能不说钢筋,钢筋水泥本来就是一家。因为单纯的水泥凝固后韧性会下降,碎掉的可能性变大,所以需要钢筋来配合。这里选用了矩阵形式的铁丝网

自己从头制作5.1声道水泥音响

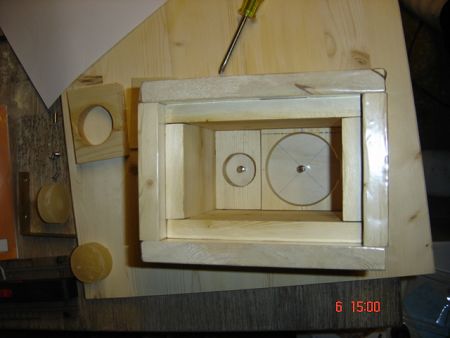

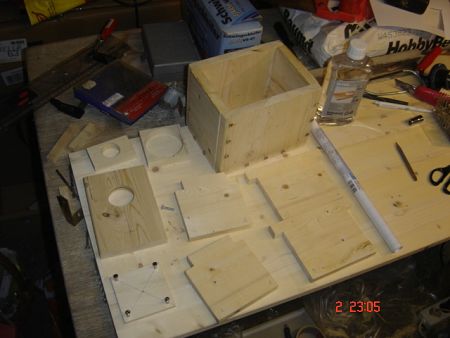

  其次需要两套模具:又回到刚开始说的图纸,那份图纸不单单记录了音响的尺寸同时记录了能够包裹在音响外面跟箱体咬合的模具的尺寸。按尺寸切割好作模具的木板后,把模具涂上蜡待用。涂蜡的目的是当水泥灌进去成型后可以很容易让箱体跟模具进行分离。

自己从头制作5.1声道水泥音响

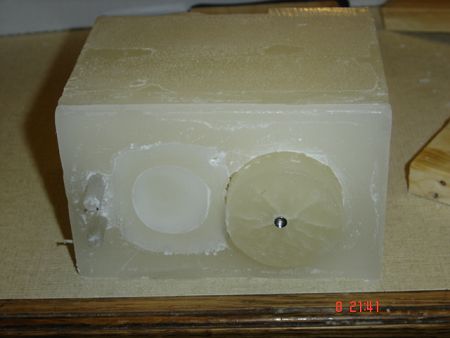

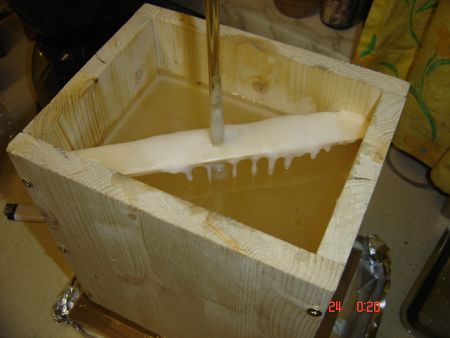

  下一步是做内模:内层模具一般都会选择石蜡的材质,石蜡有两点好处一个是极其容易塑型,还有就是可以融化。箱体一旦成型只有可以融化的介质才会流出来。这里不得不指出一点,水泥跟石蜡的组合一直是绝配,因为水泥成型后表层附着着一层石蜡涂层,可以让介质变得很细腻,手感非常棒。

自己从头制作5.1声道水泥音响

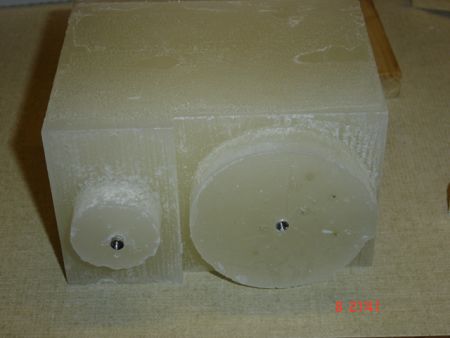

  规则的形态可以通过切削的方式,但像这种组合的形状就要单独做出来并用钉子把它们固定住,

自己从头制作5.1声道水泥音响

  对于外科来讲全套的准备已经做好,我们再来回顾一下,前期的图纸,木头切割的外模具,石蜡组合的内模具,固定用的铁丝网。这里不得不说一下我这篇文章的根本意图,一旦你选择从头做一件事情你就要有心理准备,即便你做了三分之二的时候,别人问你能拿出什么你也只能回答正在进行中,因为准备阶段太耗费时间了,并且我们还没有算需要返工的时间,所以当你一旦决定从头作一件事情的时候就要把这些都考虑好,并且要有坚持下来的信心。

自己从头制作5.1声道水泥音响

  电路部分比较简单就是一个分频器,负责把高音低音分开,东西虽简单但要考虑的事情可不少,谁叫我们要从头做起。我们要考虑大小是否能塞进箱体,线圈缠绕数目是否跟喇叭匹配,缠绕线圈的铜丝能够通过多大电流(功率决定)等等一系列东西,如果你还要亲自缠线圈,亲自焊板子,那整个工程就更有趣了,你会有种上帝的感觉,把一堆泥土捏成一个个人型。

自己从头制作5.1声道水泥音响

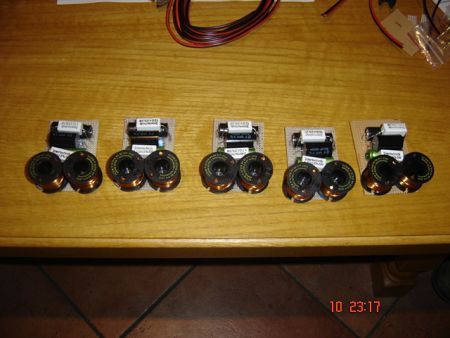

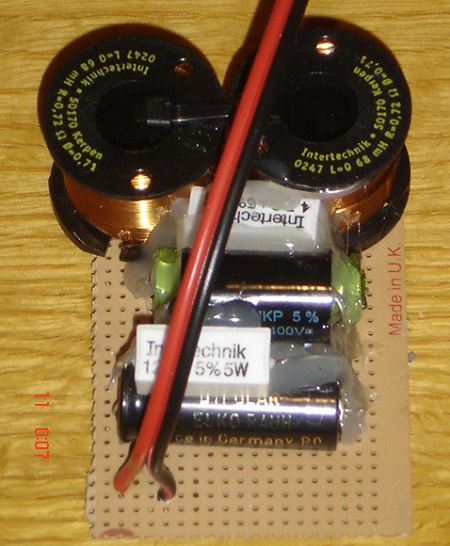

  黑颜色圆筒状的是电解电容,白颜色方形的是水泥电阻,绿颜色的小片片是陶瓷电容,上面还有两个分频的线圈组(这里对于电阻电容如果你也想自己做我下期会教给你)

自己从头制作5.1声道水泥音响

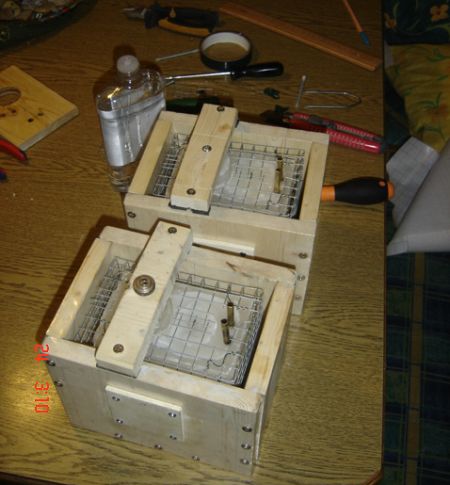

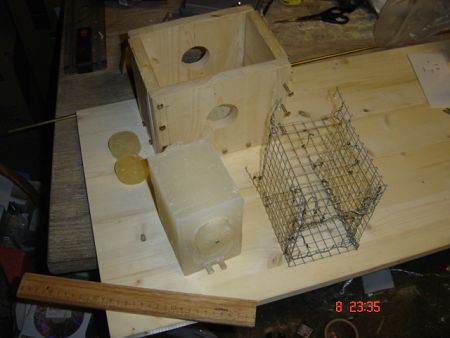

  全套设备准备好,正式开始拼装,比起前面的准备过程,这几步就显得比较小儿科了,光看图就会领悟到其中的步奏,要提一下的是上面的图中在内模具上插了两个铜制导管这个是最后走线的时候用的,如果水泥凝固了就不好钻孔了。

自己从头制作5.1声道水泥音响

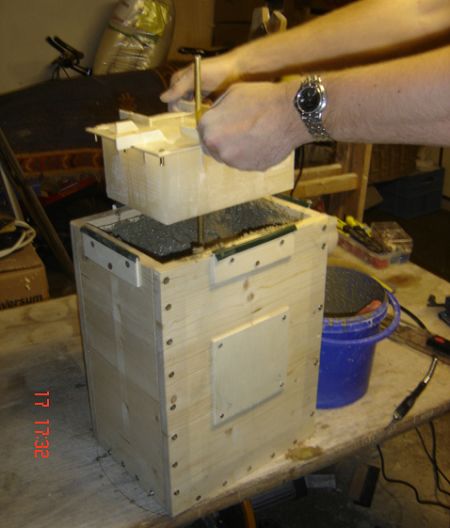

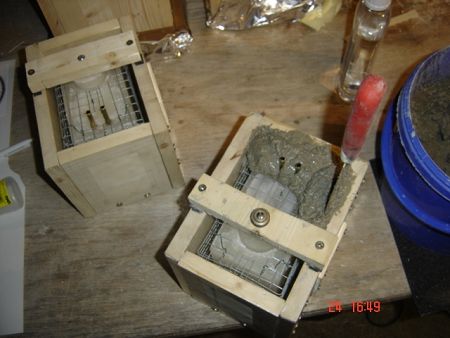

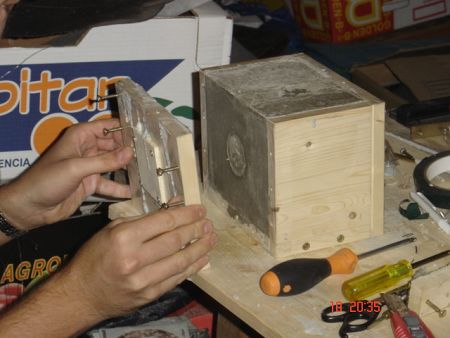

  开始注入水泥注意要压得实一些不要产生气泡出来,可以适当敲打外模具让水泥尽量填充到每个角落。然后盖上外模具的左后一个木板并用螺丝加固,适当的喷些水上去,以加速水泥的凝固,并提高其韧性,剩下的就是耐心的等待两天了。别忘了我们做的可是5.1声道的音响,所以整体下来是两套模具,卫星音响一套,低音炮一套,并且卫星音响的过程要重复5遍。这里再次证明从头做一件事情的艰难。

自己从头制作5.1声道水泥音响

  终于等到水泥凝固了,不会太长时间,在花谢之前肯定能让你见到固体的水泥。小心拆掉外模具,找个电吹风对着水泥的侧壁猛吹一阵子,把里面的石蜡溶掉,溶掉的石蜡不要扔掉,还可以用来做下一轮的塑型。

自己从头制作5.1声道水泥音响

自己从头制作5.1声道水泥音响

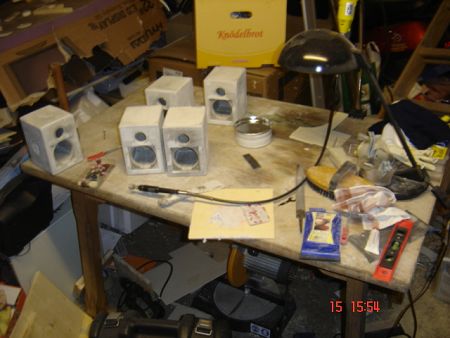

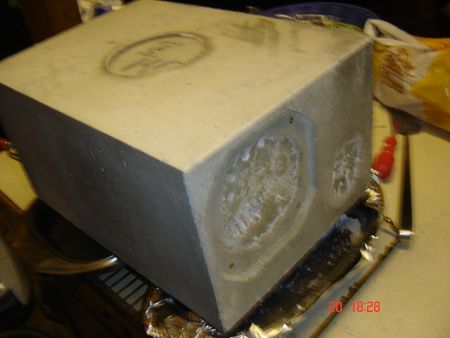

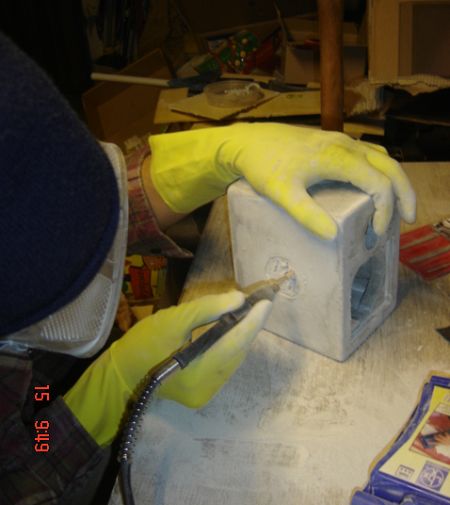

  在水泥上刻个自己的章子,这又会是一个相当浩大的工程,要做章子的设计,在箱体上勾画(影印)用小转头一点点的磨出来,水泥可不是一般的硬呀,有了大致的造型之后还要进行细节的打磨logo的精细程度直接代表品质的好坏 所以不能马虎

自己从头制作5.1声道水泥音响

  看着成品箱体感觉怎么样,是不是有种作了半个月上帝的感觉(如果你只做一套模具最少半个月)看来上帝造物也不容易,有机会我也来讲讲“从头开始造人类”

自己从头制作5.1声道水泥音响

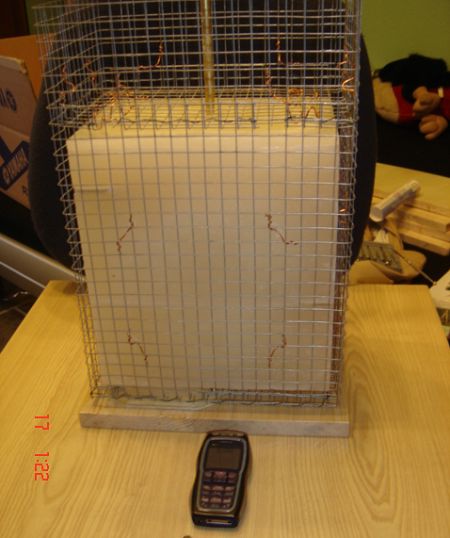

  低音炮的制作:完全跟上面的步奏相同利用的是另一套模具,因为低音比较澎湃,所以这里的箱壁尽量做得厚一点。就不多说了

自己从头制作5.1声道水泥音响

自己从头制作5.1声道水泥音响

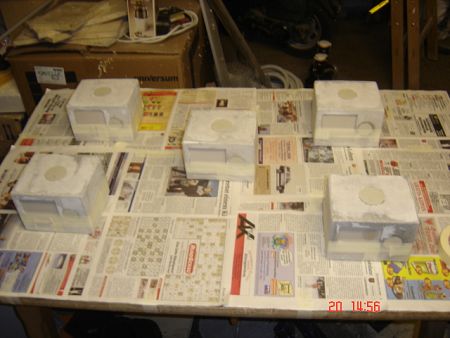

  当箱体的毛坯作出来的时候你可能会有些失望因为这时它还是一个丑陋的麻子脸,首先我么要把表面刨光去掉上面的石蜡涂层,然后再刷上轻漆等待下一步工序。

自己从头制作5.1声道水泥音响

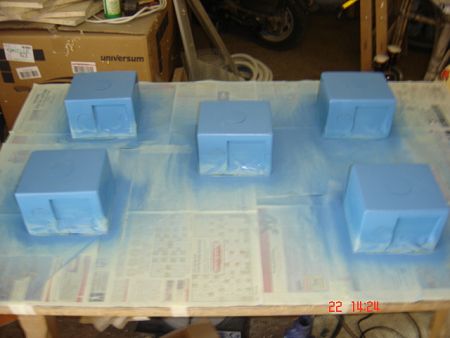

  当说到外观设计的时候再一次是一个浩大的工程,又是一个需要图纸的地方了,这块人者见仁没有什么规律而言,你随便的喷一下然后说是艺术肯定也会有人信的

自己从头制作5.1声道水泥音响

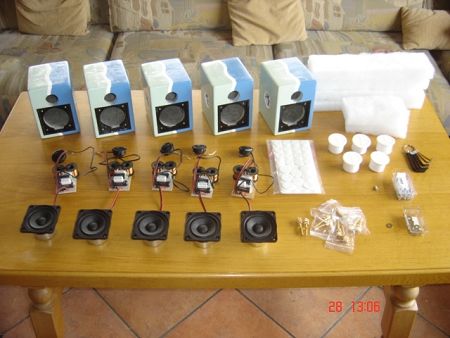

  再来总结一下全家福:做好的箱体 分频器高低音喇叭套装 导向孔 吸引棉 固定螺丝 垫片

  这时可以进入最后阶段的组装,如果你是一个初级发烧爱好者这些配件也都买得到,连木制的半成品箱体都可以买得到,完全可以从这步开始,失去的可能就是做上帝的快乐。

自己从头制作5.1声道水泥音响

自己从头制作5.1声道水泥音响

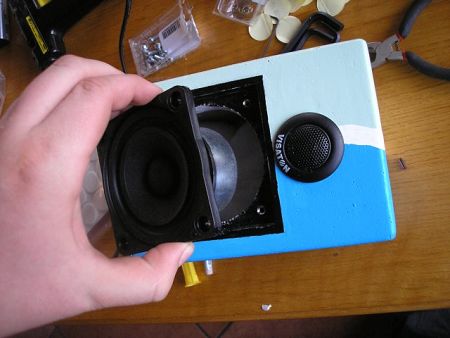

  组装就不多说了,低音炮一定要用脚椎固定,这样才不会在澎湃的低音中产生共振。导向孔和高低音的外圈尽量选大一点的 这样可以避免后面水泥边界的粗糙

自己从头制作5.1声道水泥音响

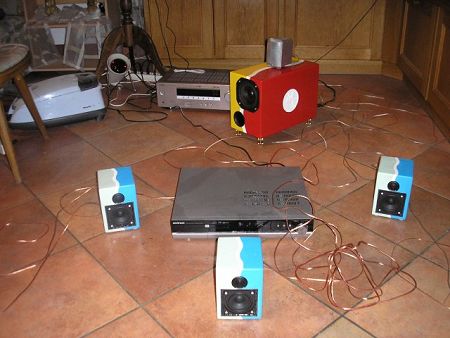

  ok万全做好了,终于放松了一口气了,可以跟外面的人说“我们的项目已经开始了”注意这里我用“已经开始”,而不是用“已经完成”这是有原因的。因为到现在为止我们终于做出了一个给人看的东西但却没有具体使用。之后的关于音响摆位,如何煲喇叭,如何避免共振,塞多少吸引棉,开多大导向孔,都是在欣赏音乐的过程中不断的调整的,这才是一个浩大的工程。并且不同形式的音乐还会有不同的音色要求,对上面的一系列参数都会有不同的设计。

  做到这一步的时候才可以跟朋友说:"走来我家听音乐吧!"

  在那个环节有问题可以联系我  豆子为你服务
